Mô tả sản phẩm

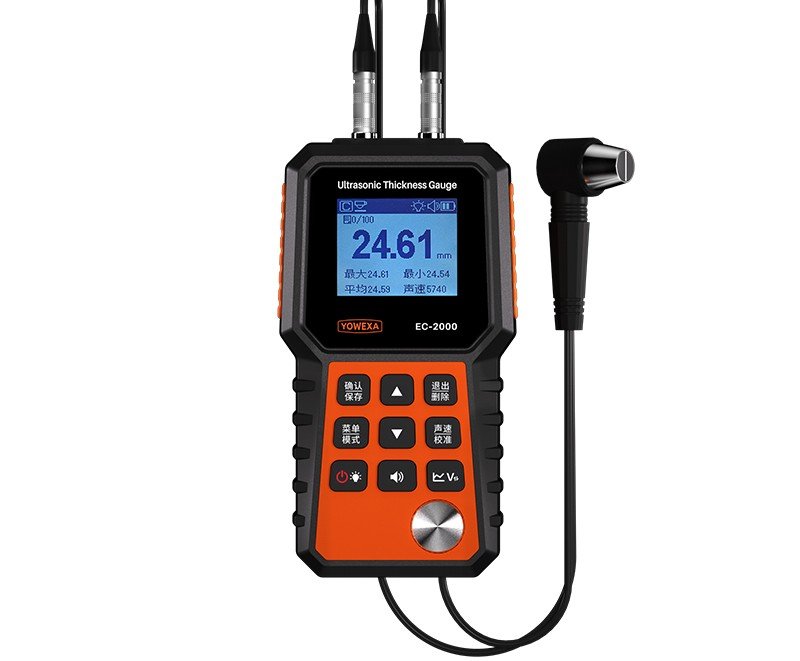

Máy đo độ dày siêu âm EC-2000/EC-2000H là một thiết bị sử dụng nguyên lý phản xạ xung siêu âm để đo độ dày (hoặc vận tốc) của các vật liệu dẫn siêu âm tốt. Các ứng dụng cụ thể bao gồm đo độ dày của các vật liệu kim loại như thép, sắt, đồng hoặc nhôm, và đo độ dày của các vật liệu phi kim loại như nhựa, gốm sứ, đá hoặc thủy tinh.

Máy EC-2000 có phạm vi đo 400mm và độ phân giải tối đa 0,01mm. Trong quá trình đo, trước tiên hãy thiết lập vật liệu (hoặc vận tốc âm thanh) của vật cần đo, bôi chất tiếp xúc, sau đó đặt đầu dò vào vùng đã bôi chất tiếp xúc. Sau đó, thiết bị có thể đo độ dày của vật thể.

Máy đo độ dày siêu âm EC-2000/EC-2000H có giao diện menu và hiển thị dữ liệu tiêu chuẩn, có khả năng hiển thị đồng thời các giá trị trung bình, tối thiểu và tối đa. Hơn nữa, thiết bị này bao gồm bộ nhớ dung lượng lớn. Trong quá trình đo, thiết bị có thể phân tích thống kê và ghi lại kết quả (có thể khôi phục khi khởi động lại).

EC-2000-H được phát triển dựa trên EC-2000 và áp dụng nguyên lý chính xác hơn. EC-2000-H có phạm vi đo lên đến 1000mm, độ chính xác ±0.05mm/±0.5% và độ phân giải lên đến 0.001mm.

Cả EC-2000 và EC-2000-H đều có thể được trang bị nhiều loại đầu dò có thể tháo rời và thay thế được. Đầu dò tiêu chuẩn có chiều dài cáp khoảng 1 mét, cho phép hoạt động trong không gian chật hẹp hoặc trên dây chuyền lắp ráp.

Lĩnh vực ứng dụng

Hóa dầu, Chế biến luyện kim, Đóng tàu, Hàng không vũ trụ

Thông số chức năng

mô hình máy chủ	EC-2000	EC-2000-H
Nguyên lý đo lường	Phản xạ xung siêu âm
Tính thường xuyên	5MHz
Phạm vi đo	1~400mm (thép)	1~1000mm (thép)
phạm vi tốc độ âm thanh	1000~9999 m/s
nghị quyết	≤99,99mm: 0,01mm ≥100,0mm: 0,1mm	≤9,999mm: 0,001mm 10,00~99,99mm: 0,01mm 100.0~999.9mm: 0.1mm ≥1000mm: 1mm
sự chính xác	1,00~9,99mm: ±0,10mm 10,00~299,9mm: ±(1% giá trị đo + 0,10mm) 300,0~400,0 mm: ±(2% giá trị đo + 0,10 mm) Các giá trị phạm vi khác chỉ mang tính tham khảo.	1.000~10.00mm: ±0.05mm 10,00~1000mm: ±0,5% giá trị đo Các giá trị phạm vi khác chỉ mang tính tham khảo.
đơn vị	milimét (mm) và inch (in)
Chế độ đo	Đo một lần, đo liên tục
thời gian phản ứng	Mỗi lần đo mất khoảng 0,5 giây, và các lần đo liên tục mất khoảng 0,3 giây.
Dung lượng lưu trữ	100 bộ dữ liệu
Phương pháp hiệu chỉnh người dùng	Hiệu chuẩn 4mm
trình diễn	Màn hình LCD ma trận điểm 128*128 có đèn nền
Môi trường hoạt động	Nhiệt độ: -10~50℃, Độ ẩm: ≤90%RH, không ngưng tụ
Môi trường lưu trữ	Nhiệt độ: -20~60℃, Độ ẩm: ≤90%RH, không ngưng tụ
nguồn điện	Bao gồm 3 pin kiềm 1.5V; cổng USB 5V/2A (giao diện Type-C)
Mức độ bảo vệ	IP40
Kích thước bên ngoài	1357227mm
Vật liệu vỏ	ABS
cân nặng	Khoảng 127g (không bao gồm pin)

Mô hình đầu dò tiêu chuẩn	PU5-10
Tính thường xuyên	5MHz
Diện tích đo tối thiểu	Đường kính 10mm
Độ dài dòng	Khoảng 1 mét
cân nặng	Khoảng 46g
