Mô tả sản phẩm

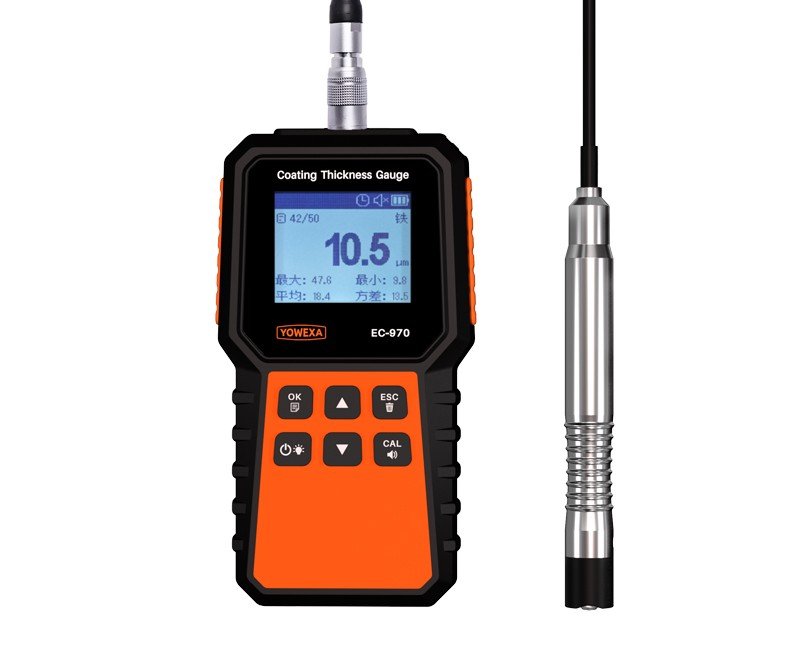

Thước đo độ dày ốc vít EC-970 thích hợp để đo các chi tiết nhỏ hoặc lớp phủ siêu mỏng có kích thước dưới 50 μm.
EC-970 có giao diện menu và hiển thị dữ liệu tiêu chuẩn. Trong quá trình đo, thiết bị tự động tổng hợp và ghi lại kết quả. Dữ liệu đã ghi có thể được xem trực tiếp trên thiết bị.
Thước đo độ dày ốc vít EC-970 có thể được trang bị nhiều loại đầu dò có thể tháo rời và thay thế được. Trong quá trình đo, người dùng chỉ cần nhanh chóng đặt đầu dò vào bề mặt vật cần đo; khi đầu dò thu vào bên trong máy, độ dày của lớp phủ có thể được đo. Máy có khả năng chống nhiễu mạnh và có thể hoạt động trong môi trường điện từ phức tạp.
Máy EC-970 được trang bị tiêu chuẩn đầu dò Fe500, thích hợp để đo các lớp phủ siêu mỏng trên bề mặt chất nền từ tính (như sắt và niken). Phạm vi đo của nó là 500 μm, với độ phân giải tối đa là 0,1 μm. Sau khi hiệu chuẩn, độ chính xác đo có thể đạt ±(2% giá trị đo + 0,3 μm).
EC-970 được trang bị sẵn cáp đầu dò dài khoảng 1 mét, cho phép thiết bị hoạt động trong không gian chật hẹp hoặc trên dây chuyền lắp ráp.
Lĩnh vực ứng dụng
Xử lý chống gỉ kim loại, gia công linh kiện phần cứng, mạ điện, kiểm tra độ dày lớp màng mỏng.
Thông số chức năng
| mô hình máy chủ | EC-970 |
| trình diễn | Màn hình LCD ma trận điểm 128*128 có đèn nền |
| Giá trị thống kê | Giá trị lớn nhất, giá trị nhỏ nhất, giá trị trung bình, độ lệch chuẩn |
| Dung lượng lưu trữ | 9 bộ dữ liệu * 50 điểm dữ liệu |
| đơn vị | μm, mil |
| Hiệu chỉnh người dùng | Hiệu chuẩn điểm 0, hiệu chuẩn đa điểm (hiệu chuẩn từ 1 đến 4 điểm) |
| Nhiệt độ hoạt động | -10~50℃ (không ngưng tụ) |
| Nhiệt độ bảo quản | -20~60℃ (không ngưng tụ) |
| nguồn điện | Sử dụng 3 pin kiềm AAA 1.5V; cấp nguồn qua cổng USB. |
| Giao diện nguồn | Cổng Type-C, DC 5V/2A |
| Mức độ bảo vệ | IP40 |
| Kích thước bên ngoài | 135*72*27mm |
| Vật liệu vỏ | ABS |
| cân nặng | Khoảng 120g (không bao gồm pin) |
| Mô hình đầu dò tiêu chuẩn | Fe500 |
| Nguyên lý đo lường | Cảm ứng từ |
| vật liệu nền | Các kim loại từ tính (như sắt, niken, coban hoặc thép không gỉ mactenxit). |
| Phạm vi đo | 0~500μm |
| nghị quyết | 0,1μm (0 ~ 99,9μm); 1μm ( ≥100μm) |
| Khả năng lặp lại | ≤±(0,8% giá trị đọc + 0,1μm) Kiểm tra giá đỡ |
| sự chính xác | ±(2% giá trị đo + 0,3μm) Hiệu chuẩn bốn điểm |
| Khoảng thời gian đo | Khoảng 1,5 giây |
| Diện tích đo tối thiểu | Φ=7mm |
| Bán kính cong tối thiểu | Mặt lồi 1,5mm; mặt lõm 10mm |
| Độ dày ma trận tối thiểu | 0,1mm |
| Kích thước bên ngoài | Φ12.5mm*108mm |
| Vật liệu vỏ | Thép không gỉ |
| Độ dài dòng | Khoảng 1 mét |
| cân nặng | Khoảng 72g |
