Mô tả sản phẩm

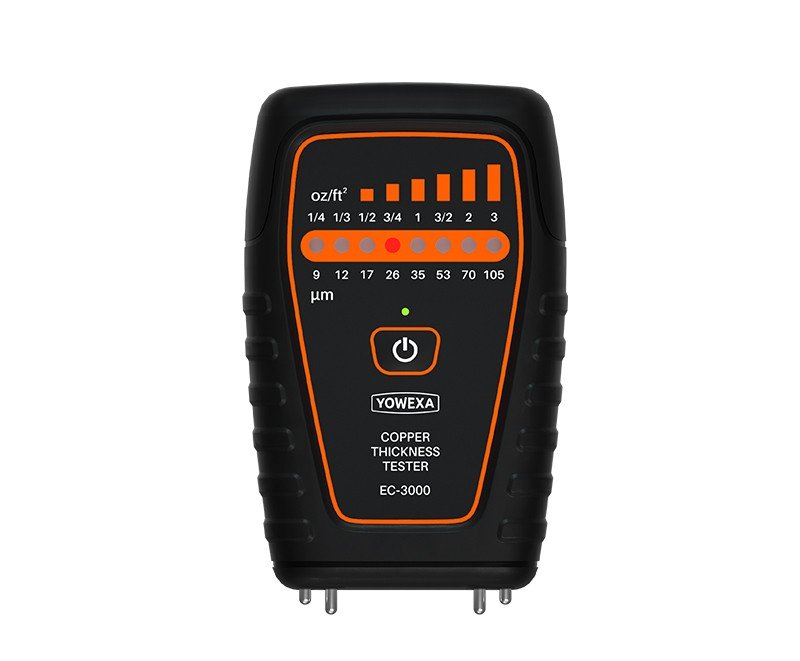

Máy EC-3000 là một thiết bị đo độ dày lá đồng cầm tay. Thước đo độ dày EC-3000 sử dụng nguyên lý điện trở vi mô để đo độ dày lá đồng trên các bảng mạch in và có thể được sử dụng để kiểm tra độ dày lá đồng trên các bề mặt như PCB, CCL hoặc FPC.
Máy EC-3000 có các tín hiệu âm thanh và hình ảnh, với kết quả đo được hiển thị qua đèn LED. Thiết bị phát ra tiếng “bíp” để báo hiệu quá trình đo hoàn tất và đồng thời bật sáng đèn LED tương ứng với giá trị độ dày.
Thước đo độ dày EC-3000 có thiết kế nhỏ gọn và dễ mang theo.
Các trường hợp ứng dụng
Kiểm tra lớp đồng PCB | Kiểm tra lớp đồng CCL | Kiểm tra lớp đồng FPC
Thông số kỹ thuật
| người mẫu | EC-3000 |
| Phạm vi đo | 0-122μm (0-3,5oz/ ft² ) |
| Độ chia vạch theo hệ mét (μm) | 9, 12, 17, 26, 35, 53, 70, 105 |
| Đơn vị đo lường hệ Anh (oz/ ft² ) | 1/4, 1/3, 1/2, 3/4, 1, 3/2, 2, 3 |
| đơn vị | oz/ft² ( ounce trên mỗi foot vuông); μm (micromet) |
| Môi trường hoạt động | Nhiệt độ: -10~50℃; Độ ẩm: 20~90%RH (không ngưng tụ) |
| Môi trường lưu trữ | Độ ẩm: -20~60℃; Độ ẩm tương đối: 20~90% (không ngưng tụ) |
| nguồn điện | Hai pin kiềm AA 1.5V / pin sạc 1.2V |
| Mức độ bảo vệ | IP20 |
| Kích thước bên ngoài | 109*67*31mm |
| Vật liệu vỏ | ABS |
| cân nặng | Khoảng 82g (không bao gồm pin) |
